席卡VH780系列叶片式流量开关 是利用水的流动力量带动叶片，来测试管内液体是否流动，当液体在管路内没有流动时，弹簧将磁铁往下压叶片成垂直，此时磁簧开关无动作，接点在常开(NO)位置。当管路内有液体流动且液体流量足以将叶片推高约20°～30°时，叶片上方之偏心传动片将磁铁往上推，而磁铁的吸力使磁簧开关动作，此时接点接通(close)。由于管径的不同叶片长度也要随之调整。席卡VH780系列叶片式流量开关 的特点：配有5种不同长度的叶片适用于不同管径、不同流量的场所；比较同类产品，可承受较大介质压力；流量大小可调；结构简单，可靠性高。
席卡VH780系列叶片式流量开关 ——用于液体。它的特性：易于安装，直接安装在已有的管道上；2种型号对应2种设定点范围； 只流量开关可用于很多不同尺寸的管道上（直径32…200）；设定点可调；微开关用于高接点容量； 大压力20bar (不锈钢)； 大压力11bar (铜)。
席卡VH780系列叶片式流量开关 可用来自动保护设备和管道系统免受流量减少或断流所带来的损坏。这种独特的磁驱动开关设计可保证优良的性能，使其广泛应用于 上数以千计的管路和加工厂中。多层叶片可适合尺寸为1?″或更大的管道，也可以从厂*定做。仪表不含导致故障发生的波纹管、弹簧和密封等。相反，在图示固体金属开关主体中有 个磁铁吸引自由摆动的叶片，并且通过 个简单杠杆来驱动SPDT快动开关。
*使用短板选择更高的设定点。
'1' border="1" cellpadding="0" cellspacing="0" style="border-bottom: medium none; border-left: medium none; text-transform: none; text-indent: 0px; border-collapse: collapse; letter-spacing: normal; margin-left: 5.4pt; border-top: medium none; border-right: medium none; word-spacing: 0px; -webkit-text-stroke-width: 0px">
|
席卡VH780系列叶片式流量开关的技术参数 |
|
|
大压力 |
11bar (铜) 20bar (不锈钢) |
|
高介质温度 |
120℃ |
|
高环境温度 |
85℃ |
|
互换接点 大接点容量 |
250VAC， 大15A，8A电感负载 |
|
防护等 |
IP 65 |
|
材料 |
设定点 |
定货号 |
|
铜 |
标准 |
VH 780 NI |
|
低 |
VH 780 NIF |
|
|
不锈钢 |
标准 |
VH 780 EI |
|
低 |
VH 780 EIF |

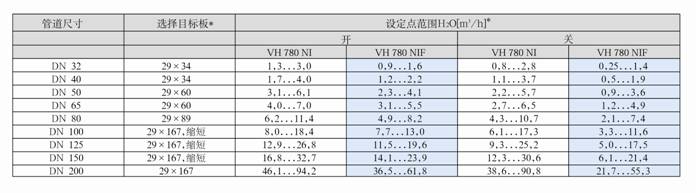

席卡VH780系列叶片式流量开关设定点范围和技术参数：
席卡VH780系列叶片式流量开关 保护发动机、泵以及其它设备免受低流量或断流所带来的损害， 控制泵等设备的顺序操作，自动启动辅助泵和引擎或驱动报警和信号系统。当冷却系统出现故障时，水冷引擎、机器以及操作过程停止。当气流通过加热线圈失败时，使燃烧器停止工作。根据流量控制调节器。如果冷却液油停止流动时，机器将停止工作。
